| 變壓器振動監測 | ||
| (型號：DR TR5 ) | ||
| 變壓器器身的振動是由于變壓器本體(鐵心、繞組等)及冷卻裝置的振動產生的,而繞組與鐵心是發生故障較多的部件,這些故障包括包括鐵心故障(彎曲、夾緊或松動)、繞組的位移及變形等，良好狀態變壓器振動的特征向量可作為指紋留用，變壓器繞組及鐵心的壓緊狀況以及繞組的位移及變形將引起作為指紋的特征向量變化，因而及時地給出有關變壓器鐵心及繞組狀況的指示，一旦變壓器發生故障，由當前特征向量與指紋比較就可快速反映出來,當然，還應確定負載電流變化引起的繞組振動變化的規律，以免引起誤判。 | ||

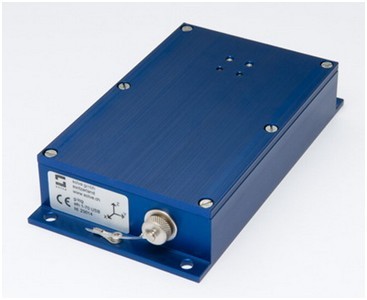

| DR TR5是帶有頻譜、可獨立工作、可測量變壓器運行過程中繞組及鐵心的三維振動加速度和外界環境溫度。它采集的數據帶有時間和日期坐標，在用戶設定的時間間隔內測量記錄三維加速度的峰值，通過記錄帶有時間坐標的振動和溫度數據來進行頻譜分析，運用FFT (快速傅立葉轉換)在0～128Hz，-50 to +50g 上計算實時頻譜數據，監測變壓器振動在基頻100 Hz附近信號變化，為變壓器繞組和鐵心故障的診斷提供科學的依據。 | ||
| 該系統安裝使用方便，用戶可以通過￠8mm螺絲將記錄儀安裝固定在變壓器器身上，通過外接電源或太陽能電池供電，儀器和變壓器之間沒有任何電氣連接，對電網沒有任何影響。 | ||
 |
