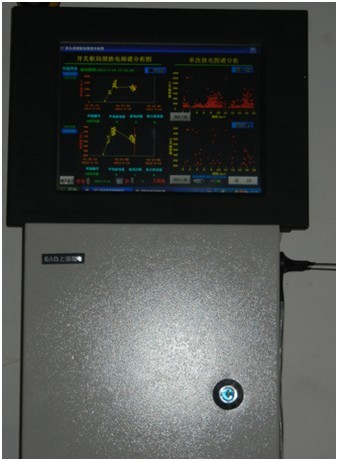

| 開關柜絕緣狀態監測裝置 | ||
| (型號：PDMCB) | ||
| 中低壓電氣設備的對地絕緣部分發生局部放電活動，則導電系統對接地金屬殼之間就有少量電容性放電電量。放電電量很小，通常只有幾兆分之一庫侖。放電持續時間一般只有幾個納秒。因?yàn)殡娏康扔陔娏鞒艘詴r(shí)間，若一次放電1000pC，持續10ns，則放電產生的脈沖電流為100mA。對于持續時間那么短的放電脈沖，被測設備就不能看作是個整體，而應看作是傳輸線。它的電氣特性就由其分布電容和電感決定。當發生局部放電時，電磁波從放電點向外傳播。電流大小與這些電磁波產生的電壓有關，電壓等于電流與路徑阻抗的乘積。通過研究，單芯10kV電纜約為10Ω，35kV的金屬外殼的母線室則大約70Ω。因此，持續10μs的100mA的弱電脈沖電流可產生和應持續時間的1～7V對地電壓。電壓脈沖在金屬殼的內表面?zhèn)鞑?，最終從開口、接頭、蓋板等的縫隙處傳出，然后沿著金屬殼外表傳到大地。 | ||
| 因此，用電容性探測器就可檢測到放電脈沖。中低壓開關柜局部放電在線檢測定位技術采用暫態對地電壓的原理來對開關設備局部放電狀況進行檢測及定位，通過單只電容藕合式探測器在被檢設備的接地金屬外殼上進行探測。裝置檢測由于局部放電而引起的短暫電壓脈沖，對檢測到的每一次局部放電活動以數值顯示并以聲音的方式提示，可測出局部放電瞬時電壓脈沖的幅度峰值。 | ||
  |
